技術資料
PWMコントロール機能付きファン
1. 概要
PWMコントロール機能とは，「Pulse Width Modulation（パルス幅変調）」を用いた制御機能であり，コントロール端子-GND間に入力するパルス信号のデューティ比を変化させることにより，ファンの回転速度を外部からコントロールする機能です。
装置の発熱状態（負荷状態）の変化に応じて，必要なときに最適な風量を調整できるため，効率よく冷却でき，消費電力の低減や装置の低騒音に効果があります。
PWMコントロール機能には，以下の利点があります。
（1）デジタル入力（PWM信号）のため，細密な制御ができます。
（2）デジタル入力（PWM信号）のため，複数のファンを制御できます。
（3）使用者の要求にあわせて，入力するPWM信号に対する回転速度をカスタマイズし，例えば，PWM信号がデューティ0%時にファン停止，または低速で回転するなどの仕様にすることもできます。
2. PWMデューティ 入力信号例，結線図例について
PWM入力信号は電圧入力の他，オープンコレクタ，ドレイン入力でも使用できます。
オープンコレクタ，ドレイン入力で使用した場合，または異なる電圧，周波数を入力した場合には，PWMデューティに対する回転速度特性が変化する場合があります。
入力信号の電圧，周波数は型番ごとに異なりますので，詳細はお問い合わせください。
3. PWMデューティ，回転速度特性について
PWMコントロール機能付きファンは，以下の特性のように，入力するPWM信号のデューティ比に応じてファンの回転速度が変化します。
使用者自身で回転速度の設定ができ，必要なときに必要な回転速度で運転ができます。
また，使用者の要求にあわせて，PWM信号に対する回転速度をカスタマイズし，ファン停止や低速回転するなどの仕様にすることもできます。
以下の内容は，PWMデューティサイクル0%時にファンが停止する仕様の特性例です。仕様は型番ごとに異なりますので，詳細はお問い合わせください。
PWMデューティ・回転速度特性グラフの破線，もしくは線がない部分は，回転速度が安定しない領域を示しています。
（上図ではPWMデューティサイクル：20%以下）
4. 装置実装試験などでPWM信号発生器なしで，PWMデューティ100%の性能または，PWMデューティ0%の性能を得たい場合
PWMデューティ 100%の性能･･････ コントロール線を接続しないでオープン状態としてください。※
PWMデューティ 0%の性能･･････ コントロール線を⊖線に直接接続してください。
※例外：San Ace 172AD…コントロール端子がオープン時の回転速度は，PWMデューティ0%時と同じ。
5. PWMコントロール機能付きファンの適用例
（1）装置温度に応じて速度制御をおこないます
装置上の空気温度や部品温度を感知するサーミスタと，PWM制御回路の組み合わせにより，装置の温度変化に応じてPWMコントロール機能付きファンを制御します。
（2）複数のファンを同時に制御します
デジタル入力（PWM信号）による制御のため，ファンの種類や入力電圧に関係なく，複数のファンを同時に制御することができます。

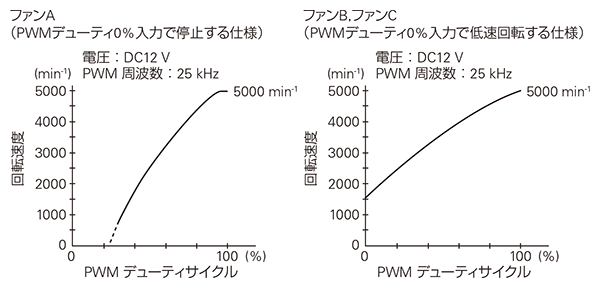

図のように，装置内にPWM特性の異なる製品を複数設置し同時に制御することで，装置の状態の変化に応じて必要な風量を調整できるため，消費電力の低減や装置の低騒音に効果があります。
| モード | PWMデューティ | ファンＡ | ファンB，C |
| フル運転 | 100% | 5000 min-1 | 5000 min-1 |
| 通常運転 | 60% | 3500 min-1 | 4000 min-1 |
| スタンバイ（省エネ） | 0% | 停止 | 1500 min-1 |
San Ace PWMコントローラ
■特長
装置の低消費電力，低騒音に貢献
PWMコントロール制御のためには，PWM回路をあらたに設計する必要がありました。
この製品を使用すれば，あらたな回路設計せずにPWMコントロール機能付きファンを活用でき，装置の低消費電力，低騒音に貢献します。
電源はファンと共通
定格電圧 12 V/24 V/48 Vのファンと共通の電源で使用できます。
最大4台までファンを接続
PWMコントロール機能付きファンを最大4台まで接続して使用できます。
詳細は，プロダクトサイトを参照ください。
最終更新日：2023年5月
