LANインタフェースカード
当社のUPSに搭載し,ネットワークを経由して,入出力の電源状態・バッテリ状態などをリアルタイムで確認でき,遠隔からUPSの制御および管理をおこなうことができます。
状態監視
入出力の電源状態・バッテリ状態などをリアルタイムに確認できます。また,停電の発生やUPSの状態変化,バッテリ交換予告など設定したイベントが発生した際にメール,SNMP,Syslogで通知できます。ネットワーク通信は,IPv4に加えてIPv6に対応しています。
負荷の自動シャットダウン機能
電源異常のみならず,重故障・温度異常などを条件として,自動で負荷をシャットダウンすることもできます。Windows・UNIX・Linuxなど混在したOS環境に対し,最大50台まで対応できます。
仮想化OSやHCI※などの仮想化基盤もシャットダウンできます。
※ HCI(Hyper-Converged Infrastructure):サーバやストレージなどの機能を統合した仮想化基盤。
復電時のUPS自動起動
停電時に自動停止したUPSを停電復旧時に自動起動することができます。コンピュータの仕様で,主電源の供給だけでは起動しない場合は,Wake On LAN 機能やリング信号によりコンピュータを起動できます。
生産設備への簡単接続
多くの産業機器に採用されている「Modbus RTU※1」とインターネット通信規定を用いた「Modbus TCP※2」が使用できます。お客さまのModbus機器に簡単に接続できます。
※1 対応型番:PRLANIF023A, PRLANIF024A
※2 対応型番:PRLANIF021A, PRLANIF022A, PRLANIF023A, PRLANIF024A
Modbusスレーブ機能に加え, Modbusマスタ機能も備えています。
LANインタフェースカードとModbus通信を行えることを検証済みの装置に関する情報を公開しています。
FAQページで確認

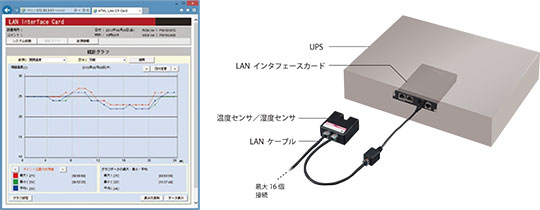

オプションの温度センサ・湿度センサで周辺環境の異常を検知
温度センサ・湿度センサと接続することで,周辺温度・湿度を測定でき,新たに監視装置を設ける必要がありません。センサの増設もLAN ケーブルでつなぐだけで,スペースを削減できます。温度・湿度の統計情報をグラフ化されるので,管理も容易にできます。
対応型番:PRLANIF013B
電源を冗長化したシステムに対応
最大5台までのUPSを使用した,電源冗長化システムに対応できます。より信頼性の高いシステム構成にできます。
- 接続装置ごとに,複数のUPSのAND条件でシャットダウンするか,OR条件でシャットダウンするかを設定できます。
- どれか1台のUPSで停電が発生し,UPSを停止する場合,他のUPSも連携して停止することができます。
- スケジュール制御時,複数のUPSを一括して停止することができます。
- UPS停止要求(起動・停止・リセット)を,複数のUPSで同期して実行できます。
計測情報の見える化
計測情報の見える化
- 出力電力量(kWh)を1時間ごとの累積値として,保持することができます。
- 出力電力量の情報は,Webツールから確認することができます。
(出力電力量の表示は,出力電力に対応しているUPSを使用している場合に利用できます) - 過去の計測情報を1時間あたりの平均,最大値,最小値の統計情報として,保持することができます。
- 統計情報は,Webツールから確認することができます。
計測値の逸脱監視
- 負荷率,周囲温度,入力電圧に対して,しきい値条件を設定して,しきい値逸脱の監視ができます。
- しきい値を逸脱した場合に,サーバ・コンピュータをシャットダウンさせることができます。
機能比較表
型番 | IPv4/IPv6 通信対応 |
Modbus TCP 対応 |
Modbus RTU 対応 |
温度センサ/ 湿度センサ対応 |
備考 |
---|---|---|---|---|---|
PRLANIF021A | ◯ | ◯ | — | — | カバーなし |
PRLANIF022A | ◯ | ◯ | — | — | カバーあり |
PRLANIF023A | ◯ | ◯ | ◯ | — | カバーなし |
PRLANIF024A | ◯ | ◯ | ◯ | — | カバーあり |
PRLANIF011B ※1 | ◯ | — | — | — | カバーあり |
PRLANIF013B | ◯ | — | — | ◯ | カバーあり |
◯:対応, —:非対応
※ LANインタフェースカードを実装してUPSを運搬する場合,LANカードを衝撃から守るために,カバー付き型番を使用してください。
※1 型番:PRLANIF011Bは,2021年4月販売終了予定です。
